CMSIS-DAP MCP

面向 CMSIS-DAP 调试探针与 Cortex-M 芯片的开源调试工具套件，提供 MCP 服务器（供 AI 助手驱动）和独立命令行工具，两者共用同一引擎，通过 SWD 或 JTAG 工作。

新用户？ 请从从零开始入手，一步步完成环境搭建 和首次连接。

两个工具

• cmsis-dap-mcp —— MCP（模型上下文协议）服务器，让 AI 助手（Codex、 Claude Code、opencode 等）直接操控探针和目标芯片。
• cmsis-dap-cli —— 面向人、脚本与自动化的独立命令行工具，无需 AI 客户端。

核心功能

探针与会话

内存访问

内核控制

断点与数据观察点

DAP 原始访问

SVD 命名外设

Flash 烧录

芯片定义

脚本引擎

非侵入调试

远程访问

运行时配置

安全

三级安全策略：只读工具始终可用；写工具由 MCP 客户端审批；破坏性工具 （Flash 擦除/烧录）默认禁用，需显式启用。

CLI 实时调试（独有）

亮点特性

• 通用 Cortex-M 支持：标准内核无需芯片适配即可调试
• 运行时芯片定义：从 FLM 文件注册未知芯片，无需预构建 YAML
• 零参数启动：服务器可空启动，运行时通过工具完全配置
• 终端用户零依赖：npx -y cmsis-dap-mcp 或单个原生二进制
• 跨平台：Windows / Linux / macOS

文档导航

• 从零开始 —— 完整的环境搭建与首次连接教程
• 快速开始 —— MCP 服务器快速配置
• AI 客户端配置 —— Codex / Claude Code / opencode 配置
• 工具参考 —— MCP 工具完整参考
• 命令行工具 —— CLI 命令完整参考
• 脚本使用 —— J-Link / OpenOCD 风格脚本
• SWD 与 JTAG —— 协议选择
• SVD 与 Flash —— 外设访问与烧录
• 安全 —— 安全模型与配置
• 故障排查 —— 常见问题

英文文档：https://guohj2021.github.io/CMSIS-DAP-MCP/

从零开始

本指南面向零基础用户，手把手带你从安装软件到连接硬件、读写内存， 逐步掌握 CMSIS-DAP MCP 工具的全部能力。每一步都附有具体命令和预期输出。

你将获得什么

CMSIS-DAP MCP 提供两个共用同一引擎的工具：

• cmsis-dap-mcp —— MCP（模型上下文协议）服务器，让 AI 助手（Codex、 Claude Code 等）直接操控你的调试探针和目标芯片。
• cmsis-dap-cli —— 独立命令行工具，无需 AI 客户端，直接在终端中 调试、烧录和监控目标。

两者都支持：

• 枚举调试探针、通过 SWD 或 JTAG 连接 Cortex-M 芯片
• 读写内存与内核寄存器、暂停/恢复/单步执行
• 运行时加载 SVD 文件，按名称访问外设寄存器
• 从固件文件（elf/axf/bin/hex）烧录 Flash
• 运行 J-Link / OpenOCD 风格调试脚本
• 非侵入式 CPU 快照（不复位目标）
• TCP 远程服务器与 GDB 调试服务器

CLI 额外提供实时调试：watch（变量轮询）、rtt monitor（SEGGER RTT 日志）、 evr monitor（CMSIS-View Event Recorder）—— 全部走 SWD/JTAG，无需串口。

需要什么硬件

必需

1. CMSIS-DAP 调试探针

   • 支持 CMSIS-DAP v1（HID）或 v2（WinUSB）协议
   • 大多数市售 CMSIS-DAP 兼容探针均可使用
   • 通过 USB 连接电脑

2. Cortex-M 开发板

   • 任何带 SWD 调试端口的 ARM Cortex-M 开发板
   • 支持 M0、M0+、M3、M4、M7 全系列内核
   • 探针和开发板之间通过 SWD 线连接

3. SWD 连接线

   • 至少 3 根线：SWDIO、SWCLK、GND
   • 将探针的 SWD 引脚连接到开发板对应的调试端口

可选

4. nRST 复位线
   • 用于 under_reset 模式连接（锁定或无响应的目标）
   • 连接探针的 nRST 引脚到开发板的复位引脚

接线示意

探针 (CMSIS-DAP)          开发板 (Cortex-M)
┌─────────────┐           ┌─────────────┐
│  SWDIO  ──────┼───────────┤  SWDIO      │
│  SWCLK  ──────┼───────────┤  SWCLK      │
│  GND    ──────┼───────────┤  GND        │
│  nRST   ──────┼── (可选) ─┤  NRST       │
└──────┬──────┘           └─────────────┘
       │ USB
    ┌──┴──┐
    │ PC  │
    └─────┘

提示：不同的探针和开发板引脚定义不同，请参照你硬件的引脚图确认 SWDIO/SWCLK/GND 的对应位置。

需要什么文件

工具按功能层级递进，不同功能需要不同的文件：

FLM 文件通常位于 Keil MDK 的 Flash/ 目录下，文件名形如 TargetChip_64.FLM。

SVD 文件描述芯片外设寄存器布局，通常随芯片 SDK 或 CMSIS-Pack 提供， 文件名形如 TargetChip.svd。

注意：本仓库不捆绑任何芯片专有数据。所有文件由用户在运行时提供。

环境安装

方式一：使用 npm（推荐）

npm 是 Node.js 的包管理器，本项目的两个工具都已发布为 npm 包。

Windows

# 用 winget 安装 Node.js（包含 npm）
winget install OpenJS.NodeJS.LTS

# 或用 scoop
scoop install nodejs-lts

安装完成后打开新的终端窗口，验证：

node --version    # 应显示 v18.x 或更高
npm --version     # 应显示 9.x 或更高

Linux（Debian/Ubuntu）

curl -fsSL https://deb.nodesource.com/setup_lts.x | sudo -E bash -
sudo apt install -y nodejs

Linux（Fedora/RHEL）

sudo dnf install -y nodejs npm

macOS

brew install node

方式二：使用原生二进制（离线场景）

如果无法安装 Node.js，可以从 GitHub Releases 下载对应平台的原生二进制， 无需任何运行时依赖。

方式三：从源码构建（开发者）

需要安装 Rust 工具链：

curl --proto '=https' --tlsv1.2 -sSf https://sh.rustup.rs | sh
cargo build --release --workspace

安装工具

MCP 服务器（给 AI 助手用）

# 验证可以运行（零安装，首次运行会自动下载）
npx -y cmsis-dap-mcp --help

命令行工具（给人用）

# 零安装快速试用
npx -y cmsis-dap-cli --help

# 或全局安装后直接使用命令
npm install -g cmsis-dap-cli
cmsis-dap-cli --help

如果你从 GitHub Releases 下载了原生二进制，把它放在 PATH 中或直接用 完整路径调用。

驱动安装

Windows

• CMSIS-DAP v1（HID）：通常免驱，插入即可识别。
• CMSIS-DAP v2（WinUSB）：需要安装 WinUSB 驱动。
  1. 从 https://zadig.akeo.ie/ 下载 Zadig
  2. 插入探针，打开 Zadig
  3. 在菜单中选择 Options → List All Devices
  4. 选择你的 CMSIS-DAP 设备
  5. 将驱动替换为 WinUSB，点击 Replace Driver

Linux

需要添加 udev 规则以允许非 root 用户访问 USB 设备：

# 创建规则文件（将 xxxx/yyyy 替换为你的探针 VID/PID）
echo 'SUBSYSTEM=="usb", ATTRS{idVendor}=="xxxx", ATTRS{idProduct}=="yyyy", MODE="0666"' \
  | sudo tee /etc/udev/rules.d/99-cmsis-dap.rules

# 重新加载规则
sudo udevadm control --reload-rules
sudo udevadm trigger

# 重新插拔探针

提示：在 Windows 上查看设备管理器中探针的 VID/PID，或在 Linux 上 用 lsusb 查看。

macOS

通常开箱即用。如果探针无法识别，检查系统设置 > 隐私与安全性中是否有 USB 设备权限提示。

第一步：连接你的硬件

1. 确认识别

插入 CMSIS-DAP 探针，打开终端：

cmsis-dap-cli list

预期输出（探针 id 和产品名会因硬件不同而不同）：

CMSIS-DAP probes found:
  id        : 0123456789AB
  product   : CMSIS-DAP
  serial    : (none)
  protocols : SWD, JTAG

如果列表为空，请检查驱动安装和 USB 连接。

2. 连接目标芯片

cmsis-dap-cli connect

这会自动探测目标芯片。如果你知道芯片型号，可以指定以获得更详细的 内存映射信息：

cmsis-dap-cli --target STM32F030C8 connect

预期输出：

target: {"ap_count":1, "core_count":1, "core_type":"Armv6m", ...,
         "memory_regions":[FLASH 0x08000000-0x08010000, SRAM 0x20000000-0x20002000]}

3. 读内存验证连接

cmsis-dap-cli read --address 0x20000000 --width u32 --count 4

预期输出（值取决于目标芯片当前的内存内容）：

address: 0x20000000, width: u32, count: 4
  0x20000000: 0x00000040
  0x20000004: 0x00000001
  0x20000008: 0x00000003
  0x2000000C: 0x00000000

4. 暂停、读寄存器、恢复

cmsis-dap-cli halt
cmsis-dap-cli reg get pc
cmsis-dap-cli resume

预期输出：

halted: true
pc = 0x0800122A
running: true

恭喜！ 你已经成功连接到目标芯片并完成了基本的内存和寄存器操作。

提示：也可以用 repl 进入交互模式，保持一个会话持续操作：

cmsis-dap-cli repl
# 在提示符下依次输入 connect → halt → reg pc → resume

进阶：MCP 服务器配置

如果你使用 AI 助手（如 Codex、Claude Code 或 opencode），可以让它直接 操控探针。只需添加 MCP 服务器配置：

Codex

codex mcp add cmsis-dap -- npx -y cmsis-dap-mcp

Claude Code

claude mcp add --scope local cmsis-dap -- npx -y cmsis-dap-mcp

opencode

opencode mcp add cmsis-dap -- npx -y cmsis-dap-mcp

添加后重启客户端。你可以在 AI 对话中直接说：

列出已连接的调试探针，然后连接到目标芯片。

AI 会自动调用 list_probes、connect 等工具完成操作。

进阶：Flash 烧录

准备工作

1. 确认你的芯片有对应的 FLM 闪存算法文件
2. 知道芯片的 Flash 和 SRAM 地址范围（查看芯片数据手册）

CLI 方式

# 第一步：从 FLM 生成 target YAML（只需做一次）
cmsis-dap-cli chip generate \
  --flm /path/to/TargetChip.FLM \
  --flash-start 0x08000000 --flash-size 0x10000 \
  --sram-start 0x20000000 --sram-size 0x2000 \
  --name TargetChip --output TargetChip.yaml

# 第二步：使用生成的 YAML 连接并烧录
cmsis-dap-cli --target-yaml TargetChip.yaml connect
cmsis-dap-cli flash erase --address 0x08000000 --size 0x10000
cmsis-dap-cli flash program --address 0x08000000 --file firmware.hex --verify

MCP 方式

define_chip {
  "flm": "/path/to/TargetChip.FLM",
  "flash_start": 0x08000000, "flash_size": 0x10000,
  "sram_start": 0x20000000, "sram_size": 0x2000,
  "core": "armv6m", "name": "TargetChip"
}
connect { "target": "TargetChip", "protocol": "swd" }
program_flash { "address": 0x08000000, "path": "firmware.hex", "format": "hex", "verify": true }

开启破坏性模式

Flash 擦除和烧录是破坏性操作，默认禁用。有两种开启方式：

• 启动时：加 --allow-destructive 参数
• 运行时：调用 update_config {"allow_destructive": true}（无需重启）

进阶：命名外设（SVD）

SVD 文件描述芯片的外设寄存器布局，让你用名称而非地址操作外设。

# CLI 方式
cmsis-dap-cli --svd TargetChip.svd svd list
cmsis-dap-cli --svd TargetChip.svd svd read GPIOA.ODR.ODR0
cmsis-dap-cli --svd TargetChip.svd svd write GPIOA.ODR.ODR0 1

# MCP 方式
load_svd { "path": "/path/to/TargetChip.svd" }
list_peripherals {}
read_peripheral { "peripheral": "GPIOA", "register": "ODR", "field": "ODR0" }
write_peripheral { "peripheral": "GPIOA", "register": "ODR", "field": "ODR0", "value": 1 }

进阶：实时调试

CLI 独有三项实时调试能力，全部走 SWD/JTAG——无需串口：

变量轮询（watch）

cmsis-dap-cli --elf firmware.axf watch counter --interval-ms 200 --count 0

RTT 日志

cmsis-dap-cli --elf firmware.axf rtt monitor --channel 0 --count 0

Event Recorder

cmsis-dap-cli --elf firmware.axf evr monitor --count 0

注意：实时调试需要固件 ELF 文件（--elf），且目标固件需要已初始化 对应的组件（SEGGER RTT 或 CMSIS-View Event Recorder）。

下一步

• 快速开始 —— MCP 服务器快速上手
• AI 客户端配置 —— 各 AI 客户端的详细配置
• 工具参考 —— MCP 工具完整参考
• 命令行工具 —— CLI 命令完整参考
• 脚本使用 —— J-Link / OpenOCD 风格脚本
• SWD 与 JTAG —— 协议选择指南
• SVD 与 Flash —— 外设访问与烧录工作流
• 故障排查 —— 常见问题与解决方案

快速开始

npm（推荐）

无需安装：让 MCP 客户端用 npx 启动服务器即可：

codex mcp add cmsis-dap -- npx -y cmsis-dap-mcp

cmsis-dap-mcp npm 包会在首次启动时自动下载对应平台的二进制并缓存。

固定版本：

codex mcp add cmsis-dap -- npx -y cmsis-dap-mcp@0.5.0

原生二进制

从 GitHub Releases 下载对应平台二进制，然后让客户端指向它：

codex mcp add cmsis-dap -- /path/to/cmsis-dap-mcp --log-level warn

这是运行未发布或本地构建服务器的标准方式，也适合需要离线、精确固定版本的 场景。

配置方式

MCP 客户端有三种等价的 stdio 配置写法。npx 是已发布包的标准写法；本地 二进制写法与之等价，用于本地构建。

AI 客户端配置 页中三个客户端都同时接受 npx 与本地二进制 路径两种写法，服务器行为完全一致。

第一次会话

服务器可零参数启动——进入待配置态：所有读/写工具可用，破坏性工具保持 门控，直到按第 7 步启用。

1. list_probes 查找探针 id。
2. connect，参数 {"protocol": "swd", "speed_khz": 1000}。
3. read_memory / write_memory 原始内存访问。
4. halt，然后 read_core_register（例如 pc、sp、lr、r0）。
5. 完成后 resume。
6. load_svd 加载你自己的 SVD 文件，进行命名外设访问。
7. program_flash / erase_flash 需要破坏性模式：启动时加 --allow-destructive，或运行时调用 update_config {"allow_destructive": true}（无需重启）。
8. 对 probe-rs 未内置的芯片，先调用 define_chip 传入 Keil FLM 文件 再 connect（见工具参考）。

示例（CMSIS-DAP 探针 + Cortex-M0+ 开发板实测输出）：

list_probes -> {"probes": [{"id": "0123456789AB", "product": "CMSIS-DAP", ...}]}
connect {protocol: swd, speed_khz: 1000}
  -> {"target": {"core_type": "Armv6m", "core_count": 1, "ap_count": 1, "cpu_id": ..., "dp_id": ...}}
read_memory {address: 0x20000000, width: u32, count: 4}
  -> {"values": [64000000, 1, 3, 0]}
halt -> {"halted": true}
read_core_register {name: pc} -> {"value": 134228884}
resume -> {"running": true}

日志只写入 stderr；MCP 协议运行在 stdout 上。

CLI 快速上手

独立命令行工具 cmsis-dap-cli 与服务器共用同一引擎，会自动使用全局连接 参数（--probe-id、--target、--target-yaml 等）：

cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 connect
cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 read --address 0x20000000 --width u32 --count 4
cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 --elf fw.axf watch counter --interval-ms 200 --count 0
cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 --elf fw.axf rtt monitor --count 0
cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 --elf fw.axf evr monitor --count 0

用 repl 保持单一会话（halt/读/恢复跨行执行，或在 reset run 后运行 watch/RTT/Event Recorder 监控）。完整命令参考见命令行工具。

AI 客户端配置

服务器通过 stdio 使用 MCP 协议。标准配置方式是 npx 形式（运行已发布的 npm 包）；要运行本地构建的二进制，把 npx -y cmsis-dap-mcp 换成二进制路径即可， 服务器行为完全一致。

配置方式

把 MCP 客户端指向服务器有三种写法：

用 npx 固定版本：npx -y cmsis-dap-mcp@0.5.0。开发本仓库时，把客户端 指向 target/release/cmsis-dap-mcp，即可使用刚构建的二进制而无需发布。

服务器命令行参数

所有参数均可选——服务器零参数启动即可，进入待配置态。下表中除日志外的 一切都可以在运行时通过 update_config / reload_config / get_config MCP 工具变更，无需重启。

仅启动时固定（运行时不可变更）：--log-level、--log-file、 --config-file 路径本身（其内容可重载）、backend 注册表种子 （--target-yaml；define_chip 在运行时往里追加）。GDB 服务器端口一旦 启动即不可变更。

优先级：CLI 参数 > 配置文件 > 默认值；运行时 update_config 覆盖两者。

Codex

codex mcp add cmsis-dap -- npx -y cmsis-dap-mcp

或写入 ~/.codex/config.toml：

[mcp_servers.cmsis-dap]
command = "npx"
args = ["-y", "cmsis-dap-mcp"]

本地构建时用 command = "/path/to/cmsis-dap-mcp"。用 codex mcp list 确认；Codex 桌面端在新会话启动时加载该服务器。

Claude Code

claude mcp add --scope local cmsis-dap -- npx -y cmsis-dap-mcp

本地构建时把 npx -y cmsis-dap-mcp 换成二进制路径。用 claude mcp list 确认（显示 √ Connected）。

opencode

opencode mcp add cmsis-dap -- npx -y cmsis-dap-mcp

或写入 ~/.config/opencode/opencode.jsonc：

"cmsis-dap": {
  "type": "local",
  "command": ["npx", "-y", "cmsis-dap-mcp"],
  "enabled": true
}

本地构建时把 command 数组换成 ["/path/to/cmsis-dap-mcp", "--log-level", "warn"]。用 opencode mcp list 确认。

其他 MCP 客户端

{
  "mcpServers": {
    "cmsis-dap": {
      "command": "npx",
      "args": ["-y", "cmsis-dap-mcp"]
    }
  }
}

端到端示例（已实测）

以下任务已由 Claude Code 和 opencode 在真实 CMSIS-DAP 探针上成功执行：

1. list_probes
2. connect {protocol: swd, speed_khz: 1000}
3. read_memory {address: 0x20000000, width: u32, count: 4}
4. halt
5. read_core_register {name: pc}
6. resume

实测结果：

探针 id : 0123456789AB（CMSIS-DAP，vendor 0x0416）
内存    : [64000000, 1, 3, 0]
pc      : 134228884（0x08002B94）

说明：

• 模型传参时请使用十进制整数或字符串；部分客户端会拒绝 JSON 参数里的十六进制 字面量（如 0x20000000）。十进制 536870912 等价。
• connect、halt、resume 等写工具可能受客户端审批策略约束。
• 添加服务器后如果工具不出现，请重启客户端。

工具参考

安全等级：读（始终可用）、写（由客户端审批）、破坏性（需 启动时 --allow-destructive 或 运行时 update_config 设 allow_destructive: true）。

探针与会话

list_probes 返回探针 id、厂商/产品、序列号、产品 id、接口、HID 标记、 支持的协议、速度与目标电压（探针支持时）。

get_target_info 返回内核类型与数量、真实 AP 数量、CPUID、DPIDR 与内存映射 摘要（RAM/NVM 区域）。

内存

verify_memory 读回指定范围并与 data 比较，返回 verified 与 mismatches 列表。

read_memory 还可以把范围导出到文件：传 path 加 format（默认 bin 或 hex），此时 count 表示字节数。示例：

read_memory { "address": 0x08000000, "width": "u8", "count": 0x1000, "path": "firmware.bin", "format": "bin" }

内核

寄存器名大小写不敏感。支持特殊角色（pc、sp、fp、lr/ra、 psr/xpsr、msp、psp、fpsr）与通用寄存器（r0-r15）；其他名称会在 架构寄存器表中查找。list_core_registers 返回全部可用名称。

get_core_status 返回 state（running/halted/sleeping/locked_up/ unknown）、暂停时的 halt_reason 与程序计数器。

非侵入调试

dump_cpu_state 在永不复位目标的前提下采集 CPU 快照：内核寄存器（在短暂停机时读取）、Cortex-M fault 状态寄存器（CFSR/HFSR/DFSR/MMFAR/BFAR，不停机读取）、MSP/PSP 栈顶字与按给定地址的可选内存采样。默认读取后恢复原运行状态；传入 no_restore: true 则保持核心停机。地址接受 0xADDR 或 ELF 符号名（当服务器以 --elf 文件启动时）。

断点与数据观察点

数据观察点使用内核的 DWT 比较器，只对内核的读写访问触发，不会因调试器写入 触发。目标没有 DWT 比较器时返回 UnsupportedFeature。

DAP

DAP 地址在 bit 24-31 放 APSEL 表示 AP 访问（例如 0x010000FC）；否则 bit 0-7 是 DP 寄存器地址（bit 4-7 选择 DP bank）。

SVD

位域写入为读-改-写。

Flash

erase_flash 只擦除与 [address, address+size) 重叠的扇区；传入完整 Flash 范围即整片擦除。program_flash 带 verify: true 时烧写后读回校验。除了原始 data，还可以用 path 传入固件文件：

program_flash { "address": 0x08004000, "path": "/path/to/fw.hex", "format": "hex", "verify": true }

支持的格式：elf、axf（与 ELF 同容器）、bin（必须给 address）、 hex/ihex/intelhex，或 auto（默认，按扩展名 .elf/.axf/.bin/.hex/.ihx 推断）。

芯片定义

define_chip 在运行时从 Keil FLM 闪存算法文件注册自定义/未知芯片—— 无需独立 probe-rs CLI 或预构建 target YAML。FLM 被解析以提取闪存算法 （代码、入口点、页大小、扇区布局、擦除值、超时），生成 probe-rs target YAML 并注册到运行中服务器的 backend registry。注册后，调用 connect 并将 target 设为芯片名（仅定义一个变体时可省略）即可连接。

参数：

• flm — Keil FLM 文件路径（ARM ELF，含厂商闪存算法与 FlashDevice 描述符）。
• flash_start / flash_size — Flash 内存地址范围（如 0x08000000 / 0x10000 表示 64 KB）。FLM 描述符自身的值不可靠，必须显式提供。
• sram_start / sram_size — SRAM 地址范围（如 0x20000000 / 0x2000 表示 8 KB）。FLM 不包含此信息。
• core — ARM 架构 profile：armv6m（Cortex-M0/M0+，默认）、armv7m （Cortex-M3）、armv7em（Cortex-M4/M7）。
• name — 用于 connect 的芯片/变体名。默认取 FLM 文件名（去掉扩展名）。

示例：

define_chip {
  "flm": "C:/SDK/Libraries/Flash/MyChip_64.FLM",
  "flash_start": 0x08000000, "flash_size": 0x10000,
  "sram_start": 0x20000000, "sram_size": 0x2000,
  "core": "armv6m", "name": "MyChip"
}
connect { "target": "MyChip", "protocol": "swd" }
load_svd { "path": "C:/SDK/SVD/MyChip.svd" }
erase_flash { "address": 0x0800FC00, "size": 0x400 }
program_flash { "address": 0x0800FC00, "data": [0xDE, 0xAD, 0xBE, 0xEF], "verify": true }

运行时配置

这些工具管理服务器的运行时配置。服务器可以零参数启动（待配置态），然后 完全在运行时配置——无需重启。

get_config 返回当前配置的 JSON：allow_destructive、tcp_port、 gdb_port、config_file。

update_config 执行部分更新：省略任意字段即保持当前值。候选配置在写入前 先校验，无效值将整体拒绝（原子性，不部分生效）。更新成功后，服务器自动 收敛运行中的 TCP/GDB 任务以匹配新配置（幂等）。

• allow_destructive — true 开启 erase_flash / program_flash 及 破坏性脚本命令；false 关闭。
• tcp_port — 设为端口号（1–65535）启动或迁移 127.0.0.1 上的远程 JSON-RPC TCP 服务器；设为 null 停止。
• gdb_port — 设为端口号启动 GDB 服务器。已运行的 GDB 服务器无法 运行时迁移端口；需重启服务器才能改端口。

reload_config 重新读取启动时通过 --config-file 指定的配置文件并应用。 未提供文件、文件缺失或内容无效时返回明确错误。

示例：

get_config
  -> {"allow_destructive": false, "tcp_port": null, "gdb_port": null, "config_file": null}

update_config { "allow_destructive": true, "tcp_port": 4000 }
  -> {"allow_destructive": true, "tcp_port": 4000, "gdb_port": null, "config_file": null}

脚本

run_script 用 J-Link Commander / OpenOCD 风格命令子集执行线性调试脚本。 完整命令参考与示例见 脚本使用。

错误码

错误返回结构化 JSON，含 code 与 message：ProbeNotFound、 ConnectFailed、NotConnected、ProtocolError、Timeout、MemoryFault、 SvdNotLoaded、FileError、UnsupportedFeature、DestructiveDisabled、 InvalidArgument、InternalError。

命令行工具

简介

cmsis-dap-cli 是面向人、脚本与自动化的独立命令行工具。它与 MCP 服务器共用 同一套 cmsis-dap-core 引擎（探针枚举、内存、内核控制、SVD、Flash 与脚本）， 但直接面向终端用户，不经过 MCP。

仓库是包含三个 crate 的 Cargo workspace：

• cmsis-dap-core —— 共享引擎（后端、会话、SVD、脚本引擎）；
• cmsis-dap-mcp —— MCP 服务器二进制；
• cmsis-dap-cli —— 本 CLI，只依赖 cmsis-dap-core。

安装

npm 包已发布；可用 npx 零安装直接运行，或全局安装后直接使用 cmsis-dap-cli 命令：

# 零安装（推荐快速试用与脚本调用）
npx -y cmsis-dap-cli --help

# 或全局安装
npm install -g cmsis-dap-cli
cmsis-dap-cli --help

离线环境下，从 GitHub Releases 下载 Windows / Linux / macOS 原生二进制，或本地构建：

cargo build --release --workspace
./target/release/cmsis-dap-cli --help        # Windows 为 target\release\cmsis-dap-cli.exe

想直接敲 cmsis-dap-cli，把所在目录加入 PATH 即可。

快速上手

cmsis-dap-cli list                                   # 枚举探针
cmsis-dap-cli --probe-id 0123456789AB connect        # 连接（自动选择芯片）
cmsis-dap-cli read --address 0x20000000 --width u32 --count 4
cmsis-dap-cli halt
cmsis-dap-cli reg get pc
cmsis-dap-cli resume

需要目标的命令会自动使用全局连接参数连接，典型的一次性会话：

$ cmsis-dap-cli --target STM32F030C8 connect
target: {"ap_count":1,"core_count":1,"core_type":"Armv6m",...,
         "memory_regions":[FLASH 0x08000000-0x08010000, SRAM 0x20000000-0x20002000]}

全局参数

所有参数都是全局的，可以放在子命令前后。

数字（地址、大小、数值）支持十进制与十六进制（0x...）。

命令参考

探针与会话

内存

width 为 u8、u16、u32 或 u64。

cmsis-dap-cli read --address 0x20000000 --width u32 --count 4
cmsis-dap-cli read --address 0x08000000 --width u8 --count 0x1000 --output fw.bin --format bin
cmsis-dap-cli write --address 0x20000000 --width u32 --values 0xDEADBEEF,1,2

内核

核心在运行时读寄存器会失败——先 halt（一次性命令每次是新会话，请在 script/repl 里 halt 后再读）：

cmsis-dap-cli script --text "connect\nhalt\nreg pc\nresume"

断点与数据观察点

bp set ADDR | bp list | bp clear
wp set ADDR --access read|write|rw | wp list | wp clear

DAP

dap read ADDR
dap write ADDR VALUE

原始 DP/AP 寄存器访问（ADDR 的 bit24..31 选择 AP，低位是寄存器）。

SVD（命名外设访问）

svd list
svd read PERIPH.REG[.FIELD]
svd write PERIPH.REG[.FIELD] VALUE

需要 --svd FILE。目标写法：GPIOA.ODR 或 GPIOA.ODR.ODR0；位域写是 读-改-写。

cmsis-dap-cli --svd target.svd svd list
cmsis-dap-cli --svd target.svd svd read GPIOA.ODR.ODR0
cmsis-dap-cli --svd target.svd svd write GPIOA.ODR.ODR0 1

Flash

flash erase --address A --size N
flash program --address A --file FILE [--format elf|axf|bin|hex] [--verify]

擦除/烧录直接执行（无确认）。目标必须定义了 Flash，否则命令明确报错而不是 静默无效果。--format 默认按文件扩展名推断；--verify 会读回校验。

cmsis-dap-cli flash erase --address 0x08000000 --size 0x1000
cmsis-dap-cli flash program --address 0x08000000 --file fw.hex --verify

脚本

script --file FILE
script --text TEXT

执行 J-Link Commander / OpenOCD 风格脚本（见脚本使用）。 script 命令会继承全局连接参数，脚本里的 connect 直接使用它们。

芯片工具

chip generate --flm FILE --flash-start A --flash-size N --sram-start A --sram-size N [--name NAME] [--output FILE]
chip list
chip search KEYWORD

chip generate 从 Keil FLM 生成 probe-rs target YAML（见下文）。chip list/ chip search 列出或搜索内置芯片库（也可包含 --target-yaml 自定义芯片）； 结果带 Flash/RAM 范围，一眼能看出能不能烧录。

符号

symbols list [PATTERN]
symbols resolve NAME

查看 --elf 固件的符号表。list 列出全部符号（可按大小写不敏感的子串 过滤）及虚拟地址；resolve 查询单个名字。watch/rtt/evr 正是用同一套 符号去定位变量和控制块。

cmsis-dap-cli --elf firmware.axf symbols resolve counter
cmsis-dap-cli --elf firmware.axf symbols list counter

变量实时观察（Live watch）

watch [--interval-ms N] [--count N] [--width u8|u16|u32|u64]
      [--log-dir DIR | --log-file FILE] TARGET...

按刷新间隔轮询一个或多个变量并打印带时间戳的采样行。TARGET 可以是符号名 （经 --elf 解析）或 0xADDR 地址。默认 --interval-ms 500、--count 1 （采样一次）、--width u32。--count 0 一直运行到 Ctrl-C；干净停止后退出码 为 0，并在 stderr 打印 stopped (Ctrl-C)。

cmsis-dap-cli --target STM32F030C8 --elf firmware.axf \
  watch counter 0x20000004 --interval-ms 200 --count 0

示例输出（CMSIS-DAP 探针 + Cortex-M0+ 目标实测）：

[2026-08-16 19:16:13.302] watch_var = 0x00001007
[2026-08-16 19:16:13.520] watch_var = 0x0000100E
[2026-08-16 19:16:13.736] watch_var = 0x00001015

RTT（J-Link RTT 日志）

rtt info
rtt monitor --channel 0,1 [--interval-ms N] [--count N]
            [--address A] [--log-dir DIR | --log-file FILE]

rtt info 附着目标 RTT 控制块并列出上行通道。rtt monitor 轮询所选上行 通道（逗号列表，默认 0），每收到一段数据就打印带主机时间戳和通道前缀的 一行（[RTT0 "Channel 0"] ...）。控制块地址依次取自 --elf 的 _SEGGER_RTT 符号、--address，或扫描目标 RAM（扫描需要芯片目标定义了 RAM：内置芯片或 --target-yaml）。默认 --interval-ms 200、--count 0 （直到 Ctrl-C）、每通道每轮 --max-bytes 1024。

固件需要运行 SEGGER RTT（例如 rtt_target 或 SEGGER RTT 实现），并且主机 附着前控制块已初始化。

cmsis-dap-cli --target STM32F030C8 --elf firmware.axf \
  rtt monitor --channel 0 --count 0 --log-dir logs

Event Recorder（CMSIS-View）

evr info
evr monitor [--interval-ms N] [--count N]
            [--ctx 0..7] [--address A]
            [--log-dir DIR | --log-file FILE]

evr info 附着片上 Event Recorder 并报告协议版本、记录数、时间戳频率与 计数器。evr monitor 通过纯 SWD/JTAG 内存读（无需 trace 硬件、无需串口） 轮询环形缓冲，并按官方 16 字节记录布局解码每个新事件：主机时间戳、目标侧 tick 数与秒数（按 ts_freq 换算）、事件上下文（记录 info 的 bit16..18， 取值 0..7）、组件与消息编号、序号以及 两个 32 位数值。--ctx 可按上下文过滤（可重复或逗号列表）。注意片上记录 只存 16 位事件 id（组件 + 消息）；API 层的 level 用于固件内过滤，不写入记录。

固件需要包含 CMSIS-View Event Recorder 组件（符号 EventRecorderInfo）并在 主机附着前完成初始化。信息头地址取自 --elf 的 EventRecorderInfo 符号或 --address。

cmsis-dap-cli --target STM32F030C8 --elf firmware.axf \
  evr monitor --ctx 0,2 --count 0 --log-dir logs

监控输出、时间戳与日志导出

watch、rtt monitor、evr monitor 的每一行都带主机采集时间戳 [YYYY-MM-DD HH:MM:SS.mmm]。--json 下每个采样/事件是 stdout 上的一行 NDJSON，并带 host_ts 字段（RFC 3339，毫秒 + 时区）；EVR 事件额外保留 目标侧 timestamp_ticks/timestamp_secs。

监控输出默认同时写入日志文件，位置是当前目录，文件名为自动生成 （watch-<unix秒>.log、rtt-<unix秒>.log、evr-<unix秒>.log）； --log-dir DIR 指定其他目录（不存在会自动创建），--log-file FILE 则追加 写入确切文件。文件内容与 stdout 完全一致（每采样/事件一行），每行立即 flush； 监控启动时在 stderr 打印 logging to <路径>。

交互式 shell

repl

非侵入调试

dump [--address A]... [--stack-words N] [--no-restore]

在不复位目标的前提下采集 CPU 快照：寄存器、Cortex-M fault 状态寄存器 （CFSR/HFSR/DFSR/MMFAR/BFAR，不经停机直接读）、MSP/PSP 栈顶若干字与可选 内存采样。读核心寄存器需要短暂停机，默认读取后恢复原运行状态 （--no-restore 则保持停机）。--address 支持 0xADDR 或 ELF 符号名 （经 --elf）。

cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 dump \
  --address 0x20000000 --stack-words 16
cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 --elf fw.axf dump \
  --address counter --no-restore --json

远程 TCP 服务器

tcp-server [--port 4000]

在 127.0.0.1 上提供按行分隔的 JSON-RPC over TCP 协议，方法名与 MCP 工具 对齐（list_probes、connect、read_memory、write_memory、 read_core_register、halt、resume、step、reset、status、 dump_cpu_state 等），每行一个请求，响应为 {"id":N,"result":...} 或 {"id":N,"error":{...}}。后续请求复用同一会话， 无需重连。cmsis-dap-mcp --tcp PORT 可在 MCP stdio 之外同时提供该协议。

cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 tcp-server --port 4000
echo '{"id":1,"method":"read_memory","params":{"address":536870912,"width":"u32","count":4}}' \
  | nc 127.0.0.1 4000

GDB 服务器

gdb-server [--port 1337] [--reset-halt]

提供 GDB Remote Serial Protocol stub（移植自 probe-rs-tools，基于 gdbstub，MIT OR Apache-2.0）： 任意 GDB（target remote :1337）可读写寄存器与内存、运行/单步/停机并使用 硬件断点。附着为非侵入（不复位；--reset-halt 可选）。 cmsis-dap-mcp --gdb-port 1337 可在 MCP 进程内启动同一服务器。

cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 gdb-server --port 1337
arm-none-eabi-gdb fw.elf -ex 'target remote :1337' -ex 'info registers'

参考资料：GDB Remote Serial Protocol 与 MCP 规范 （modelcontextprotocol.io）；Cortex-M fault 状态寄存器属于 ARM System Control Block（见 ARMv6-M Architecture Reference Manual）； Event Recorder 详见 CMSIS-View 文档。

从 FLM 生成 target YAML

对于 probe-rs 内置库没有的芯片，烧录需要一份描述芯片并内嵌厂商 Flash 算法 的 target YAML。不用手写——chip generate 读取 Keil FLM，你只需要提供 Flash 与 SRAM 地址范围：

cmsis-dap-cli chip generate \
  --flm MyChip_64.FLM \
  --flash-start 0x08000000 --flash-size 0x10000 \
  --sram-start 0x20000000 --sram-size 0x2000 \
  --name MYCHIP --output MYCHIP.yaml

其余信息全部从 FLM 自动提取：算法指令、入口偏移（Init/ProgramPage/ EraseSector/EraseChip）、静态数据基址、FlashDevice 描述符（页大小、 擦除值、扇区大小、超时）与设备名。--name 默认取 FLM 文件名；用 --output - 把 YAML 打印到 stdout。

然后连接：

cmsis-dap-cli --target-yaml MYCHIP.yaml connect

当 target YAML 只定义一颗芯片变体时，--target 可以省略，CLI 会自动选择； 若定义了多颗，则必须给 --target NAME（命令会提示可用的名字）。

生成的 YAML 会把算法放在 SRAM 起始 + 0x20；请确保 SRAM 范围足够大 （放不下时命令会拒绝生成）。

查看与搜索芯片

cmsis-dap-cli chip list
cmsis-dap-cli chip search STM32F103
cmsis-dap-cli chip search stm32f103c8
cmsis-dap-cli --target-yaml MYCHIP.yaml chip search MYCHIP

搜索不区分大小写、按子串匹配。加 --json 会输出完整信息（所属系列、内核、 Flash 与 RAM 范围），方便脚本处理。

示例

一次完整调试会话

cmsis-dap-cli list
cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 connect
cmsis-dap-cli --target STM32F030C8 read --address 0x20000000 --width u32 --count 4
cmsis-dap-cli --target STM32F030C8 halt
cmsis-dap-cli --target STM32F030C8 reg get pc
cmsis-dap-cli --target STM32F030C8 step
cmsis-dap-cli --target STM32F030C8 resume

烧录固件并校验

cmsis-dap-cli --target STM32F030C8 flash erase --address 0x08000000 --size 0x10000
cmsis-dap-cli --target STM32F030C8 flash program --address 0x08000000 --file fw.hex --verify
cmsis-dap-cli --target STM32F030C8 read --address 0x08000000 --width u8 --count 0x100 --output dump.bin --format bin

脚本文件

flash.jlink：

connect
halt
reg pc
savebin C:/dump.bin 0x20000000 0x100
resume
q

cmsis-dap-cli --target STM32F030C8 script --file flash.jlink

机器可读输出

cmsis-dap-cli --json connect
cmsis-dap-cli --json read --address 0x20000000 --width u32 --count 2

{"target":{"core_type":"Armv6m","core_count":1,"ap_count":1, ...}}
{"address":536870912,"width":"u32","values":[64000000,1]}

输出与退出码

• 默认输出人类可读；--json 输出与 MCP 工具一致的 structured payload。 日志始终写 stderr。
• 退出码：0 成功，1 运行时错误（探针/连接/烧录失败），2 用法错误 （未知参数、非法取值、缺参）。
• 监控命令（watch、rtt monitor、evr monitor）每采样/事件输出一行 （--json 为 NDJSON），Ctrl-C 干净停止后退出 0；--count N 限定轮数， 便于脚本与 CI。

REPL

repl 启动交互式 shell，一个会话保持打开，halt/读/恢复可以跨行执行：

$ cmsis-dap-cli --probe-id 0123456789AB --target STM32F030C8 repl
cmsis-dap-cli> connect
target: {"ap_count":1,"core_count":1,"core_type":"Armv6m", ...}
cmsis-dap-cli> halt
halted: true
cmsis-dap-cli> reg pc
pc = 0x800122A
cmsis-dap-cli> resume
running: true
cmsis-dap-cli> q

?/help 显示支持的命令；q/exit 退出。REPL 继承全局连接参数，connect 直接使用它们（不用重敲 --target）。REPL 里 Flash 擦除/烧录同样直接执行。

REPL 还提供带持久观察状态的实时调试命令：

watch add <name|0xADDR> [--width u8|u16|u32|u64] [--label TEXT]
watch list | watch remove <idx|name> | watch clear
watch interval <ms>
watch run [--count N] [--log-dir DIR | --log-file FILE]
rtt [info] [--channel 0,1] [--count N] [--interval-ms N] [--log-dir DIR | --log-file FILE]
evr [info] [--ctx 0..7] [--count N] [--log-dir DIR | --log-file FILE]

监控命令运行到 Ctrl-C（或 --count N）后回到提示符。

脚本命令

脚本引擎（script 与 REPL 共用）支持：

connect | disconnect | init        会话管理
si swd|jtag                        接口
speed <khz>                        时钟
device <name>                      目标芯片
adapter serial <id>                选择探针
halt | go | step                   执行控制
reset [run|halt]                   复位
reg <name> [<value>] | regs        内核寄存器
mem8/16/32 <addr> [<n>] | mdb/mdh/mdw   读内存
w8/16/32 <addr> <value> | mwb/mwh/mww   写内存
savebin <file> <addr> <size>       导出内存到二进制文件
dump_image <file> <addr> <size>    savebin 别名
loadbin <file> <addr>              烧录二进制文件
loadfile <file> [<addr>]           烧录 axf/elf/bin/hex
flash write_image <file> [<addr>]  loadfile 别名
flash erase_sector <addr> <size>   擦除一段 Flash
erase                              全片擦除
verifybin <file> [<addr>]          用文件校验内存
verify_image <file> [<addr>]       verifybin 别名
sleep <ms> | echo <text>           辅助命令
targets                            显示已连接目标
? | help | q | exit                帮助与退出

常见问题与提示

• 选择芯片：内置芯片（chip search NAME）直接 --target NAME 即可； 其他芯片先用 chip generate 生成一次 target YAML，再用 --target-yaml 加载（单变体自动选择；多变体需 --target）。
• Flash 需要芯片定义：没有定义时擦除/烧录会明确报错，而不是静默无效果。
• 读寄存器需要先暂停内核：一次性模式下用 script/repl，让 halt 和 reg 共享同一会话。
• Flash 不能用 write 写：直接写 Flash 地址会被拒绝；用 flash program。
• 数字格式：十进制或十六进制（0x...）均可。

脚本使用

run_script 用 J-Link Commander / OpenOCD 风格命令子集执行线性调试脚本， 适合把“连接→读内存→烧录文件→复位“等重复流程固化成脚本，不必逐条调用工具。

运行脚本

传脚本文件路径，或内联文本：

run_script { "path": "/path/to/demo.jlink" }
run_script { "script": "halt\nreg pc\nresume" }

path 与 script 二选一。脚本顺序执行，遇到第一条失败命令即停止。返回 ok、命令数量与每条命令的结果：

{
  "ok": true,
  "commands": 3,
  "results": [
    { "command": "halt", "status": "ok", "output": { "halted": true } },
    { "command": "reg pc", "status": "ok", "output": { "register": "pc", "value": 134228884 } },
    { "command": "resume", "status": "ok", "output": { "running": true } }
  ]
}

语法

• 每行一条命令；; 也可作分隔符（OpenOCD 风格）。
• 注释以 // 或 # 开头。
• 参数可用 "..." 或 '...' 引起来（路径含空格时）。
• 数字支持十进制或 0x 十六进制。
• sleep <ms> 延时；echo <text> 输出；q / exit 结束脚本。

命令参考

以 J-Link Commander 命令名为主，OpenOCD 别名映射到同一批操作。

savebin / dump_image 导出原始二进制；loadbin 按给定地址烧录原始二进制； loadfile / flash write_image 烧录文件（按扩展名推断 elf/axf/bin/hex）； verifybin / verify_image 把文件与目标内存比较。

示例

保存 Flash 前 16KB，然后烧录并校验新固件：

connect
savebin C:/dump/fw.bin 0x08000000 0x4000
loadbin C:/fw/new.bin 0x08000000
verifybin C:/fw/new.bin 0x08000000
reset halt
go
q

OpenOCD 风格内联脚本：

halt; mdw 0x20000000 4; reg pc; resume

烧录 HEX 文件：

connect
flash write_image C:/fw/out.hex
reset

安全

run_script 是写级工具。脚本内的破坏性命令（erase、loadbin、 loadfile、flash write_image、flash erase_sector）仍要求服务器以 --allow-destructive 启动，否则返回 DestructiveDisabled。

SWD 与 JTAG

两种协议都支持。在 connect 时选择，或用服务器启动参数 --protocol 设置 默认值。

connect { "protocol": "swd" }    # 默认
connect { "protocol": "jtag" }

list_probes 会报告已连接探针支持的协议。大多数 CMSIS-DAP 探针两种都支持。

如何选择

• SWD 是默认值，任何带调试端口的 Cortex-M 都可用，只需两根线（SWDIO、 SWCLK）加复位。
• JTAG 需要目标引出 JTAG TAP 与四/五根 JTAG 引脚。很多小型 Cortex-M0/M0+ 器件没有引出 JTAG。

服务器已在硬件上通过 SWD 验证。如果目标不支持 JTAG，connect 会返回 ConnectFailed 协议错误；对支持 JTAG 的目标，工具集完整支持 JTAG。

速度

在 connect 中传 speed_khz，或在启动时设置 --speed-khz。探针会选择不 高于请求的最高可用速度。

复位下连接

对于锁定或无响应的目标，可在连接期间保持复位线：

connect { "protocol": "swd", "under_reset": true }

这要求探针的复位引脚已连接到目标的复位。

SVD 与 Flash

SVD 文件

SVD 文件描述芯片的外设与寄存器。运行时提供你自己的文件：

load_svd { "path": "/path/to/your-chip.svd" }
list_peripherals {}
read_peripheral { "peripheral": "GPIOA", "register": "ODR" }
write_peripheral { "peripheral": "GPIOA", "register": "ODR", "field": "ODR0", "value": 1 }

位域写入为读-改-写。本仓库绝不捆绑芯片专有数据。

Flash 编程

Flash 工具需要带烧写算法的目标描述。从芯片的 CMSIS-Pack 生成 probe-rs 目标 YAML（或手写），并以此启动服务器：

cmsis-dap-mcp --target-yaml /path/to/your-target.yaml --allow-destructive

用 YAML 中定义的目标名连接，然后擦除与编程：

connect { "protocol": "swd", "target": "YourChip" }
erase_flash { "address": 0x08000000, "size": 0x1000 }
program_flash { "address": 0x08000000, "data": [0x00, 0x11, ...], "verify": true }

verify: true 会在烧写后读回校验。erase_flash 只擦除与请求范围重叠的扇区； 传入完整 Flash 范围即整片擦除。

推荐的 Flash 流程（已实测）

1. 先读出当前固件并保留备份。
2. 只擦除要写入的扇区。
3. 以 verify: true 编程。
4. 读回并用 verify_memory 校验结果。
5. 若目标需保留原固件，则恢复备份。

安全

• 只读工具始终可用。
• 写与调试控制工具标记为写操作，由你的 MCP 客户端审批策略决定。
• erase_flash 与 program_flash 为破坏性工具，默认禁用。可通过启动参数 --allow-destructive 或 运行时 update_config 设 allow_destructive: true 启用；未启用时调用返回 DestructiveDisabled。

Flash 擦除、Option 字节修改、读保护与调试解锁可能导致设备永久损坏或不可恢复。 只有明确要重新编程目标时才启用破坏性模式。

日志只写入 stderr（或 --log-file），绝不写入 stdout，因此不会污染 MCP 协议流。

read_memory 带 path 参数时会在主机上你指定的路径写入导出文件（bin/hex）； run_script 也可能读写主机文件。这与 load_svd 相同的信任模型：路径由用户 提供，并在运行服务器的机器上执行。

故障排查

探针未列出

• Windows：CMSIS-DAP v2 探针需要 WinUSB 驱动。如果探针不出现，请用 Zadig 把驱动替换为 WinUSB。CMSIS-DAP v1（HID） 探针通常无需驱动。
• Linux：安装授予 USB 设备访问权限的 udev 规则（见 README），然后重新 插拔探针。
• macOS：通常开箱即用；若探针被拦截，检查系统设置 > 隐私与安全性。

连接失败

• 检查接线：SWDIO/SWCLK（使用 under_reset 时还需 nRST）。
• 降低速度：connect { "speed_khz": 100 }。
• 锁定目标可尝试 under_reset: true。
• 目标未引出 JTAG TAP 时，JTAG 会返回 ConnectFailed，请改用 SWD。

寄存器名错误

名称大小写不敏感且按角色解析（pc、sp、fp、lr、ra、psr、xpsr、 msp、psp、fpsr、r0-r15）。其他名称必须匹配架构寄存器表；可用 list_core_registers 查看可用项。

Flash 工具返回 DestructiveDisabled

以 --allow-destructive 启动服务器。

Flash 算法加载失败

• 目标 YAML 必须定义足够大的 RAM 区域以容纳算法、header 与栈。
• load_address 必须为 4 字节算法 header 留出空间，例如 RAM 从 0x20000000 开始时用 0x20000020。
• YAML 中的 pc_init、pc_uninit、pc_erase_sector、pc_program_page、 pc_erase_all 是相对代码起始地址的偏移。

文件格式与脚本

• bin 文件没有地址信息：必须显式给 address（或脚本 loadbin 的地址）。
• axf 是 ELF 容器：用 axf 或 auto 格式，走 ELF 解析。
• hex 是标准 Intel HEX（type 00/04/01）；校验和或记录非法时返回 FileError。
• 有效的 ELF/AXF 必须包含可加载节；无节的 ELF 会以 FileError （“no loadable segments”）失败。
• 脚本遇到第一条失败命令即停止；请查看返回结果中每条命令的 status 与 output。

AI 客户端不显示工具

• 添加服务器后重启客户端。
• Codex：codex mcp list 必须显示服务器已启用；桌面端在新会话启动时加载。
• 检查客户端配置中的二进制路径是否正确且可执行。

RTT / Event Recorder

• RTT attach failed: control block not found —— 固件必须初始化 SEGGER RTT（SEGGER_RTT_Init()），且主机要在初始化之后、核心进入 main 运行后再附着（不能在停机时附着）。传入 --elf（_SEGGER_RTT 符号）或 --address，并在 repl 里 reset run 后运行监控，确保核心 真正在执行。
• evr 需要地址 —— 固件必须包含 CMSIS-View Event Recorder 组件 （符号 EventRecorderInfo）。传入 --elf 或 --address，并在附着前用 EventRecorderInitialize 完成初始化。
• 一次性命令读到的是旧值 —— 每次一次性调用都会新建会话，probe-rs 附着时核心处于停机。请在 repl 中 connect + reset run，再执行 watch run / rtt monitor / evr monitor。
• EVR 秒数看起来不对 —— 秒数由固件 ts_freq （EVENT_TIMESTAMP_FREQ）换算；请把它设为实际时间戳时钟（例如 SystemCoreClock）。tick 本身始终单调递增。

架构说明

cmsis-dap-mcp 是单个 Rust 进程，通过 stdio 使用 MCP 协议。它是纯服务器： 由 MCP 客户端（Codex、Claude Code、opencode 或任意兼容 MCP 的主机）驱动， 自身不提供界面。

仓库是包含三个 crate 的 Cargo workspace：cmsis-dap-core（两个工具共用的 MCP 无关引擎）、cmsis-dap-mcp（本服务器）与 cmsis-dap-cli（基于同一 引擎的独立命令行工具）。下图展示的是该 workspace 中服务器一侧的构成。

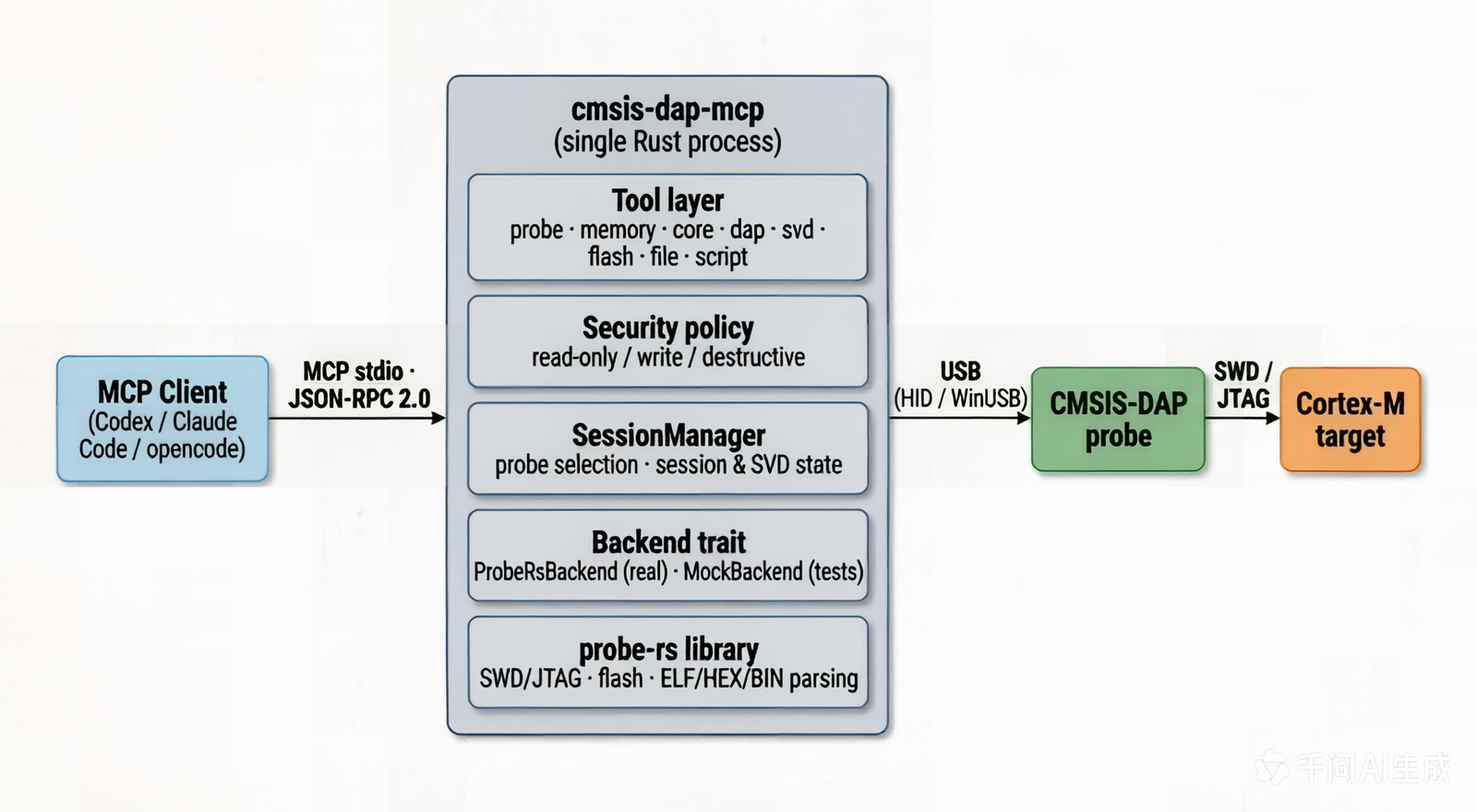

系统总览

MCP 客户端（Codex / Claude Code / opencode / 任意 MCP 主机）
    |
    |  MCP stdio：JSON-RPC 2.0，换行分隔，运行在 stdout
    v
+--------------------------------------------------------------+
|  cmsis-dap-mcp（单个 Rust 进程，日志只写 stderr）              |
|                                                              |
|  +--------------------------------------------------------+  |
|  | MCP 工具层（rmcp）                                       |  |
|  |  probe | memory | core | dap | svd | flash | file | script | |
|  +--------------------------------------------------------+  |
|  | 安全策略：只读 / 写 / 破坏性                              |  |
|  +--------------------------------------------------------+  |
|  | 会话管理：探针选择、会话与 SVD 状态                       |  |
|  +--------------------------------------------------------+  |
|  | 后端接口（Backend trait）                                |  |
|  |  ProbeRsBackend（真实）         MockBackend（测试）      |  |
|  +--------------------------------------------------------+  |
|  | probe-rs 库（SWD/JTAG、Flash、ELF/HEX/BIN 解析）          |  |
|  +--------------------------------------------------------+  |
+--------------------------------------------------------------+
    |
    |  USB（HID / WinUSB）
    v
CMSIS-DAP 探针 ---- SWD / JTAG ----> Cortex-M 目标

模块职责

工具调用流程

MCP 客户端          服务器                  后端                目标
   |  tools/call      |                        |                      |
   |----------------->|  安全检查               |                      |
   |                  |  锁定会话               |                      |
   |                  |  backend.read_memory() |-- SWD/JTAG 读取 ---->|
   |                  |<-----------------------|                      |
   |<-----------------|  结构化 JSON            |                      |

每次工具调用都走同一条路径：解析并校验参数 → 检查安全等级 → 获取会话 → 在后端执行操作 → 返回结构化 JSON（或分类错误）。

文件与脚本路径

program_flash {data: [...]}  ->  backend.program_flash  ->  FlashLoader（原始数据）
program_flash {path, format} ->  backend.program_file   ->  BIN：读取 + add_data
                                                             ELF/AXF/HEX：probe-rs build_loader
read_memory {path, format}   ->  backend.export_memory  ->  BIN：原始字节
                                                             HEX：hex::encode_ihex
run_script {path | script}   ->  script::run           ->  逐命令分派到后端
                                                             （破坏性命令由策略门禁）

构建与发布流程

特性分支 -> develop -> main -> tag vX.Y.Z
                                  |
                                  v
             CI：三平台 fmt / clippy / test / build
                                  |
             +--------------------+--------------------+
             |                                         |
             v                                         v
 GitHub Release 二进制                        npm 平台包
 （win32/linux/darwin × x64/arm64）           （元包 cmsis-dap-mcp + 平台包）
             |
             v
 GitHub Pages 文档（英文 /，中文 /zh/）

开发与发布

构建与测试

cargo fmt --check
cargo clippy --workspace --all-targets -- -D warnings
cargo test --workspace
cargo build --release --workspace

这会构建两个二进制：target/release/cmsis-dap-mcp（MCP 服务器）与 target/release/cmsis-dap-cli（命令行工具）。

代码规范

• cargo fmt --check 必须通过；提交前用 cargo fmt 格式化。
• cargo clippy --workspace --all-targets -- -D warnings 必须通过且无警告。
• 提交信息遵循 Conventional Commits： type(scope): subject，type 为 feat、fix、docs、refactor、 test、chore、perf 之一。参考 CHANGELOG 风格示例。
• 仓库不得出现厂商专有词；推送前运行 scripts/check-no-vendor.ps1 （Windows PowerShell）。CI 会强制执行此检查。

贡献指南

• 分支策略：特性分支合并到 develop，再由 develop 合并到 main。 推送 vX.Y.Z tag 会触发发布工作流。
• PR 必须通过完整 CI 套件（Windows、Linux、macOS 三平台的 fmt / clippy / test / build）与厂商内容扫描。
• 涉及探针或目标行为的变更建议在真实硬件上验证：在真实 CMSIS-DAP 探针 + Cortex-M 板子上跑通后再开 PR。
• 中英文文档必须同步：docs/src/ 的任何用户可见变更都要镜像到 docs/zh/src/。

测试策略

• 单元测试：各 crate 的 crates/*/tests/ 覆盖后端（mock 与 probe-rs）、 SVD 解析、hex 编码、寄存器提示、安全策略、会话管理与脚本。
• 集成测试：crates/cmsis-dap-cli/tests/ 端到端测试 CLI（参数、命令、 实时监控、非侵入 dump）；crates/cmsis-dap-mcp/tests/ 覆盖 MCP 处理器 与功能开关。
• 硬件验证：每次发布前，在真实 CMSIS-DAP 探针 + Cortex-M 目标上跑 完整端到端会话（枚举探针、连接、读写内存、halt/resume、寄存器访问、 带校验的 Flash 烧录、实时 watch / RTT / Event Recorder 监控、非侵入 dump）。此步骤为手工验证，不在 CI 中执行。

文档维护

每次发布前，按以下清单保持文档与代码同步：

1. 对照 CHANGELOG.md 与上次发布以来的实际 diff，在 ## [vX.Y.Z] - unreleased 段补充遗漏条目。
2. 审计所有 README（README.md、npm/README.md、npm-cli/README.md）， 按当前功能集更新工具表与配置示例。
3. 校对 docs/src/SUMMARY.md 与 docs/zh/src/SUMMARY.md，确保章节列表 与用户/开发者分组反映当前状态。
4. 对照 docs/src/tools.md 与 crates/cmsis-dap-mcp/src/mcp/ 的 MCP 工具 实现，补充新工具及其参数。
5. 对照 docs/src/architecture.md 模块表与 crates/cmsis-dap-core/src/，补充新模块。
6. 同步 docs/zh/src/ 中文镜像——结构、示例与命令输出必须与英文版一致。
7. 本地构建两份书：

   mdbook build docs        # 英文
   mdbook build docs/zh     # 中文


8. 运行厂商内容扫描：

   powershell -File scripts/check-no-vendor.ps1


任一步骤发现差异，必须在打 tag 发布前修正。

文档

mdbook build docs     # 英文
mdbook build docs/zh  # 中文

发布流程

仓库遵循 GitFlow：特性分支合并到 develop，再合并 develop 到 main。 推送 vX.Y.Z tag 会触发发布工作流：构建三个平台二进制、发布 npm 元包与 平台包（cmsis-dap-mcp 与 cmsis-dap-cli 两套）、上传 GitHub Release 资产，并重建 GitHub Pages 文档。

发布前请在真实硬件上跑完整验证套件，并执行厂商内容扫描：

powershell -File scripts/check-no-vendor.ps1
